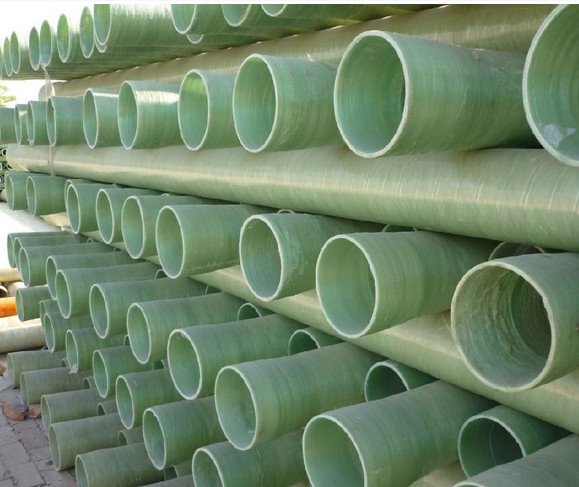

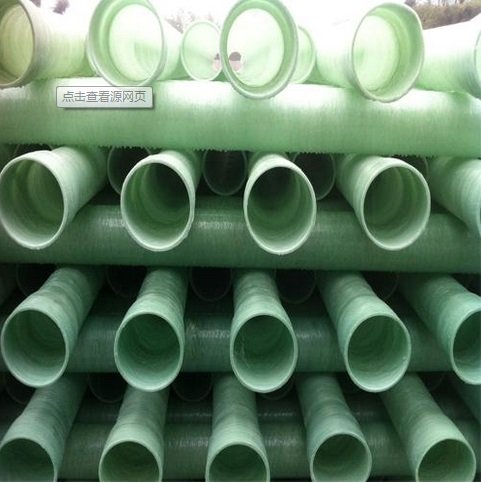

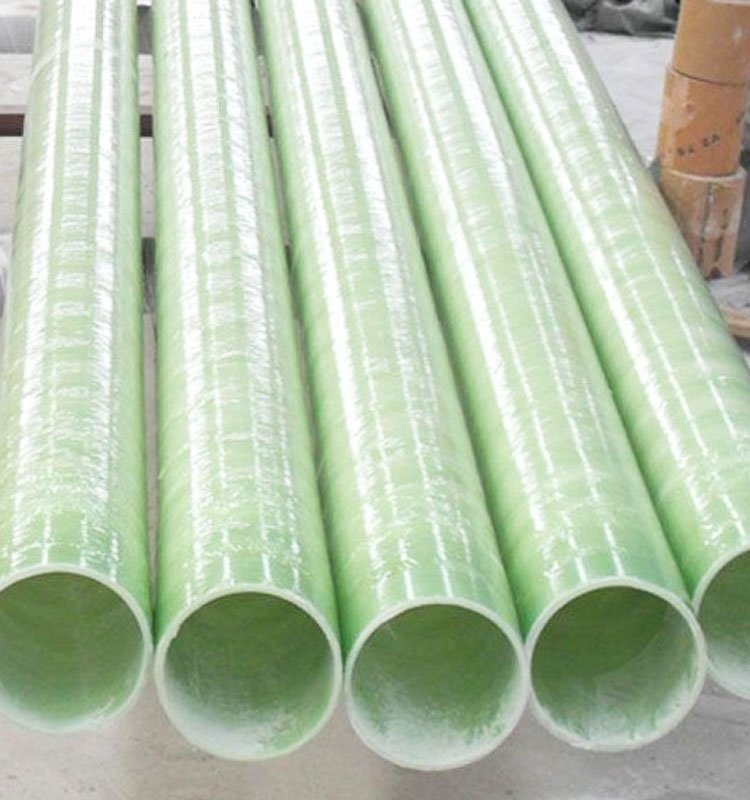

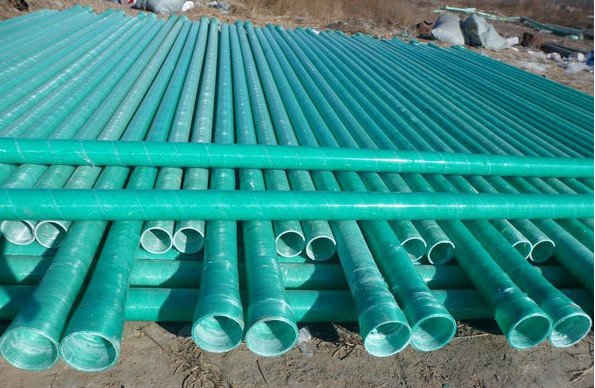

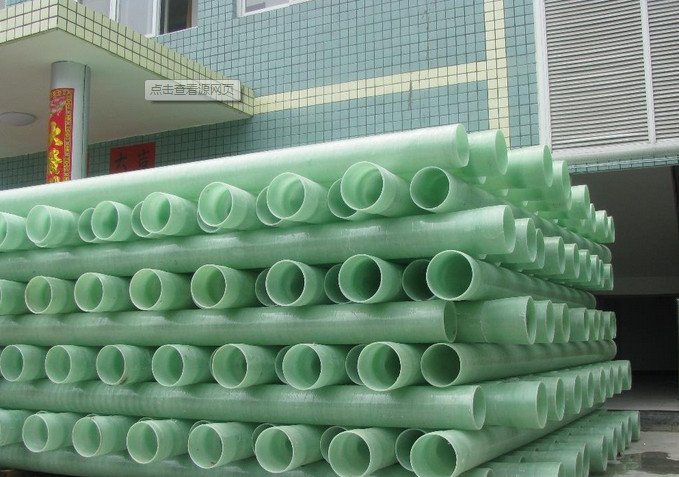

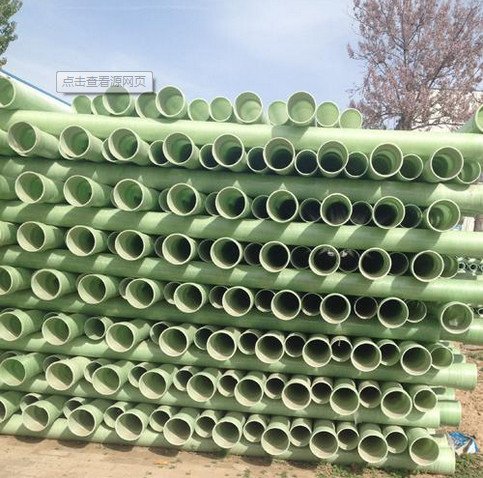

玻璃钢电缆保护管是以树脂为基体，以连续玻璃纤维及其织物为增强材料，通过计算机控制缠绕工艺或拉挤工艺成型的一种管道。
（1）主要特点
◎强度高，用于行车道下直埋，无需加混疑土保护层，能加快工程施工进度。
◎韧性好，能抵抗外界重压和基础沉降所引起的破坏。
◎电绝缘、阻燃、耐热性能好，可在130度高温长期使用而不变形。
◎耐腐蚀，使用寿命长，可以耐酸、碱、盐及有机溶剂等各种腐蚀性介质的侵蚀，其使用寿命可达50年。
◎内壁光滑，不刮伤电缆。橡胶密封圈承插接头，方便安装连接，并适应热胀冷缩。
◎比重小，重量轻，一人即可抬动，两人便可实施安装，能大大缩短施工周期，降低安装费用，同时避免道路开挖暴露时间长，影响城市交通秩序等问题。
◎ 无电腐蚀，非磁性。不象钢管等磁性材料，产生电涡流后，促使电缆发热损坏。
◎适用范围广：玻璃钢电缆保护管适用电缆埋地敷设时作保护管用，也使用于电缆过桥、过河等高要求场合。采用配套的专业管枕组合，可组成多层多列的多导管排管方式。
（2）连接方式
玻璃钢电缆管主要采用“O”型密封圈承插连接方式，特殊位置也可采用法兰或粘接等连接方式。
（3）应用领域
玻璃钢电缆保护管适用于电力、通讯电缆在各种环境敷设的保护导管。尤其是在电缆通过交通要道口及电缆过河、过桥等特殊环境下使用，更能充分体现其施工简便，强度高等优越性能，广泛应用于电力、通讯、交通、民航机场等基础设施建设领域。
产品技术指标:
| 项目 |
数值 |
测试方法 |
| 弯曲强度(Mpa) |
≥135 |
GB/T1449-2005 |
| 拉伸强度(Mpa) |
≥120 |
GB/T1447-2005 |
| 管径向变化率10%时的管刚度(Mpa) |
≥5.0 |
GB/T5352-2005 |
| 浸水后弯曲强度保留率(%) |
≥80 |
GB/T10703-1989 |
| 弯曲负载热变形温度(°C) |
≥130 |
GB/T1634.2-2004 |
| 巴氏硬度 |
≥35 |
GB/T3854-2005 |
| 氧指数(%) |
≥26 |
GB/T8924-2005 |
| 滑动摩擦系数 |
≤0.34 |
GB/T3960-1983 |
| 热阻系数(°C)M/W |
≤4.8 |
GB/T3139-2005 |
BBB电缆保护管的规格及外形尺寸表:
|
型号规格 |
D |
T |
D1 |
D2 |
D3 |
T |
S |
S1 |
Z |
L |
重量kg/m |
|
BBB-50/5 |
50 |
5 |
60 |
68 |
78 |
5 |
110 |
80 |
83 |
4000 |
1.8 |
|
BBB-70/5 |
70 |
5 |
80 |
88 |
98 |
5 |
110 |
80 |
83 |
4000 |
2.3 |
|
BBB-80/5 |
80 |
5 |
90 |
98 |
108 |
5 |
110 |
80 |
83 |
4000 |
2.7 |
|
BBB-100/5 |
100 |
5 |
110 |
118 |
125 |
5 |
130 |
80 |
83 |
4000 |
3.3 |
|
BBB-100/8 |
100 |
8 |
116 |
124 |
140 |
8 |
130 |
80 |
83 |
4000 |
5.4 |
|
BBB-125/5 |
125 |
5 |
135 |
143 |
153 |
5 |
130 |
100 |
105 |
4000 |
3.8 |
|
BBB-150/3 |
150 |
3 |
156 |
164 |
170 |
3 |
160 |
100 |
105 |
4000 |
2.8 |
|
BBB-150/5 |
150 |
5 |
160 |
168 |
178 |
5 |
160 |
100 |
105 |
4000 |
4.8 |
|
BBB-150/8 |
150 |
8 |
166 |
175 |
190 |
8 |
160 |
100 |
105 |
4000 |
758 |
|
BBB-150/10 |
150 |
10 |
170 |
178 |
198 |
10 |
160 |
100 |
105 |
4000 |
9.5 |
|
BBB-175/10 |
175 |
10 |
195 |
203 |
223 |
10 |
160 |
100 |
105 |
4000 |
11.0 |
|
BBB-200/10 |
200 |
10 |
220 |
228 |
248 |
10 |
180 |
120 |
125 |
4000 |
12.4 |
|
BBB-200/12 |
200 |
12 |
224 |
232 |
257 |
12 |
180 |
120 |
125 |
4000 |
15.0 | |
